Yüksek Fırın PCI Kömür Enjeksiyon Boru Hatları için Seramik Kaplamalı Yapılar Nasıl Tasarlanır?

Yüksek fırın toz haline getirilmiş kömür enjeksiyonu (PCI) sistemleri, normal eritme iş akışları için tutarlı, sorunsuz malzeme taşınmasını gerektirir. Boru hattının içinde ince kömür parçacıkları yüksek akış hızlarında hareket eder ve uzun çalışma saatleri boyunca iç duvara çarpmaya devam eder. Toz haline getirilmiş kömür, sert maden cevheriyle karşılaştırıldığında yumuşak bir his verse de, uzun süreli pnömatik transfer, boru bileşenlerini yavaş yavaş aşındıracaktır. Akış yönü kaymalarının en fazla hasara uğradığı boru kıvrımları.

Tesis operatörleri sıklıkla şu pratik sorunlarla karşılaşıyor:

· Dirsek kısımlarında şiddetli malzeme erozyonu

· Yerel boru segmentlerinde aşamalı duvar incelmesi

· Planlanmayan kesintilere yol açan beklenmeyen boru hattı sızıntısı

· Çok aşınmış boru bölümleri için sık sık parça değişimi

Bu sorunlu noktaların üstesinden gelmek için aşınmaya dayanıklı seramik kaplama, PCI boru hatları içindeki yüksek aşınma bölgeleri için ana koruma seçeneği haline geldi. Ancak seramik karoların boru içlerine basitçe yerleştirilmesi beklenen hizmet ömrünü sağlamayacaktır. Mühendislerin, tüm taşıma devresi boyunca gerçek dünyadaki aşınma modellerine göre astar düzenlerini uyarlaması gerekiyor.

Yüksek Fırın PCI Boru Hatlarında Hangi Tetikleyiciler Aşınır?

Boru hasarı nadiren hava akışının kendisinden kaynaklanır. Gerçek itici güç, hava akımı içinde taşınan katı kömür parçacıklarında yatmaktadır. Yüksek taşıma hızlarında çalışırken:

· Katı parçacıklar tekrar tekrar borunun iç yüzeylerine çarpar

· İnce kömür taneleri kalıcı kayma aşınmasına neden olur.

· Akışın yeniden yönlendirilmesi konsantre erozyon noktaları oluşturur.

Aşınma derecesi birden fazla alan değişkeni tarafından kontrol edilir: kömür parçacık boyutu, gerçek taşıma hızı, sistem çalışma basıncı, akış stabilitesi ve borunun geometrik düzeni. Çalışma koşulları bir boru bölümünden diğerine farklılık gösterdiğinden, herkese uyan tek boyutlu bir kaplama çözümü, PCI ağının tamamında iyi çalışamaz.

Kömür Enjeksiyon Boru Hatlarında Dikkat Edilmesi Gereken Yüksek Aşınma Bölgeleri

Aşınma hasarı tüm boru uzunluğu boyunca eşit şekilde yayılmaz; birkaç tipik pozisyona odaklanır.

1. Boru Dirsekleri ve Dirsekleri

Dirsek üniteleri en sık arızalanan yer olarak öne çıkıyor. Toz haline getirilmiş kömür yön değiştirdiğinde, parçacıklar atalet altında ilerlemeye devam eder ve kıvrımların dış yayına çarpar. Bu yoğun darbe, dirseklerin düz boru hatlarına göre çok daha hızlı bozulmasına neden olur.

2. Redüktörler ve Çap Geçiş Birleşimleri

Ani boru boyutu değişimi hava akışını bozar ve parçacık dağılımını yeniden düzenler. Türbülanslı akış burada şekillenir ve malzemenin eşit olmayan şekilde yıkanmasına neden olur. Uygun aşınma koruması olmadan redüktörler, düzenli inceleme ve bakım gerektiren zayıf halkalara dönüşür.

3. Besleme Girişleri ve Yüksek Hızlı Boru Segmentleri

Akış hızının yüksek olduğu besleme noktalarında ve bölümlerde parçacık çarpışma frekansı keskin bir şekilde artar. Aşınmaya karşı koruma planlaması sırasında bu konumlara ekstra dikkat gösterilmelidir.

Farklı Boru Kesitleri İçin Pratik Seramik Kaplamalı Yapı Tasarımı

Fabrika alıcıları ve proje mühendisleri, her yere aynı astarı uygulamak yerine, astar formlarını yerel çalışma koşullarına uygun hale getirmelidir.

Düz Boru Segmentleri

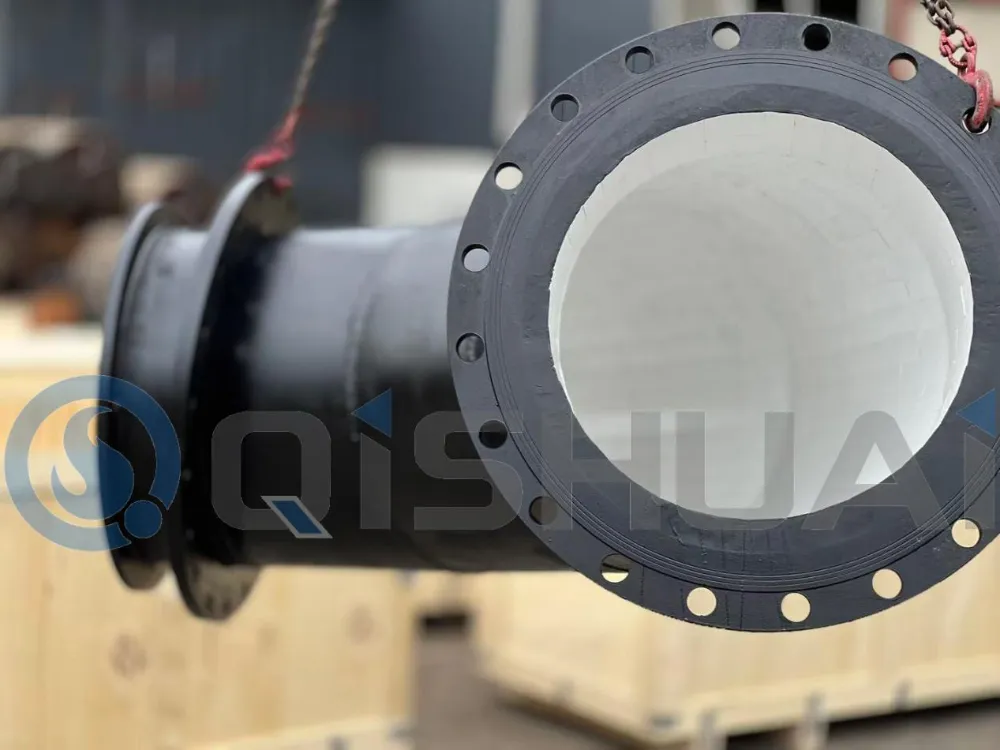

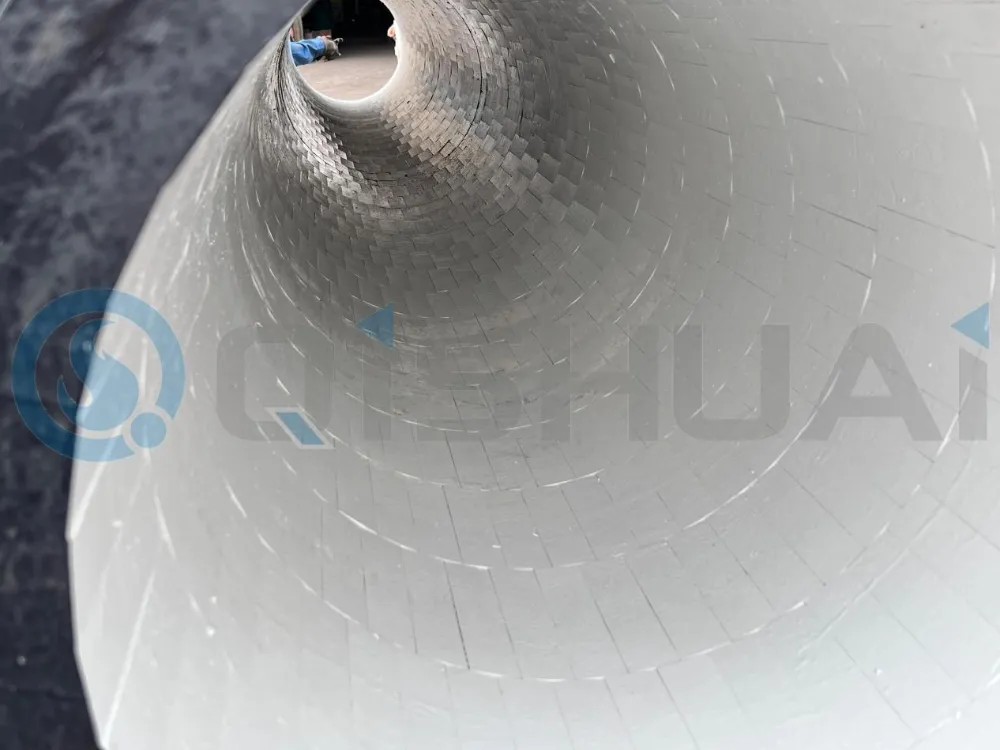

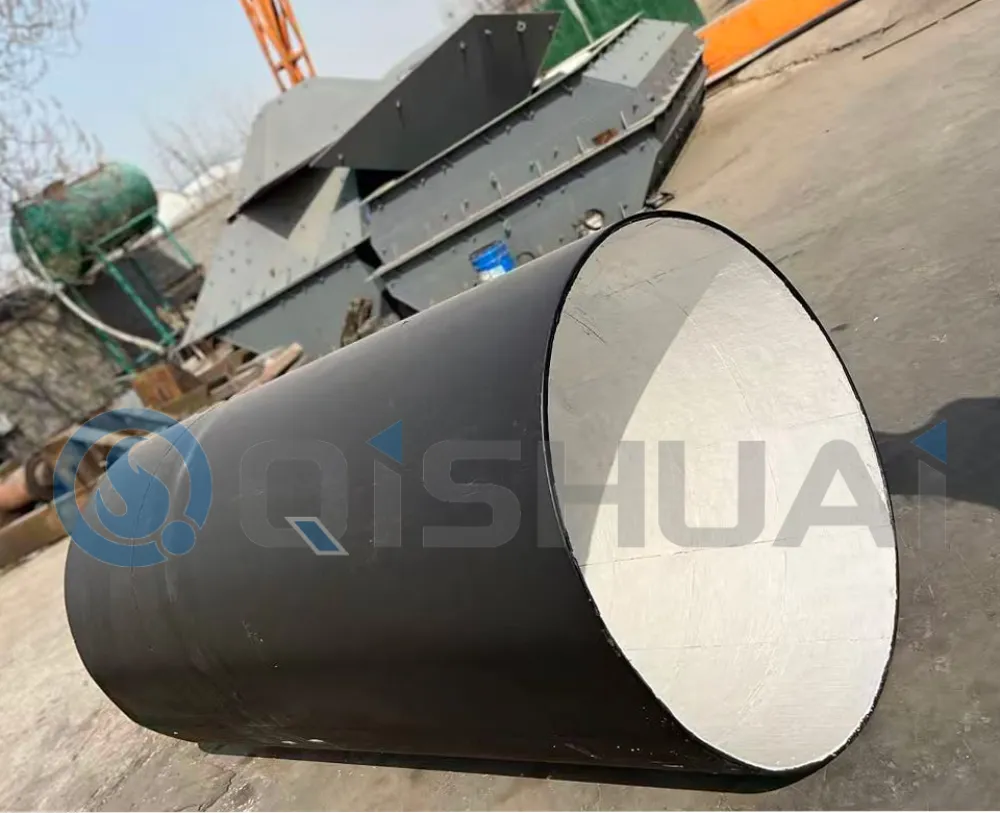

Düz boru hattı bölümleri çoğunlukla düzgün kayma sürtünmesine maruz kalır. Entegre alümina seramik manşonlar veya prefabrik seramik kaplı boru işleri bu bölümler için mükemmeldir. Bu kurulum sürekli aşınmaya dayanıklı bir iç yüzey sağlar, düzgün malzeme akışını korur ve uzun süreli toz taşınması için duvar aşınmasını yavaşlatır. Shandong Qishuai Wear Resistant Equipment Co., Ltd., PCI sistem yenilemeleri ve yeni inşa projeleri için düz hatları, dirsekleri ve geçiş parçalarını kapsayan komple kompozit boru serisi setleri tedarik etmektedir.

Dirsek ve Büküm Bölümleri

Dirsekler, düz borulardan daha güçlü birleşik darbe ve sürtünme yüklerine dayanır, bu nedenle takviye önemlidir. Sahada kanıtlanmış seçenekler arasında bölünmüş tip seramik manşonlar, prefabrik seramik kaplı dirsekler ve yerel olarak kalınlaştırılmış seramik aşınma bölgeleri bulunur. Ekstra ağır parçacık darbesine sahip çalışma alanları için, şoku absorbe edecek ve seramik kırılma riskini azaltacak kauçuk seramik kompozit serisinden ürünler seçilebilir. Ürün portföyümüz ayrıca özel çalışma senaryolarında alternatif aşınma koruma çözümleri için krom karbür kaplama kaynak serisini de içerirken, silisyum karbür seramik serisi aşırı korozyon ve aşınma kombine hizmeti için alternatif bir malzeme seçeneği olarak değerlendirilebilir.

Redüktör ve Geçiş Segmentleri

Aşınmaya karşı direncin yanı sıra, redüktörlerin sabit malzeme geçişini de sağlaması gerekir. Bu parçalar için seramik kaplama tasarlarken iç kontur geçişlerini yumuşak tutun, ani akış yolu değişimlerinden kaçının ve türbülanslı girdapları azaltın. Birleştirilmiş parçalı seramik bileşenler çoğu durumda karmaşık redüktör geometrisine monolitik astarlardan daha iyi uyum sağlar.

PCI Boru Hattı Hizmeti için Uygun Seramik Sınıfı Nasıl Seçilir

Malzeme seçimi sahadaki aşınma yoğunluğuna ve beklenen çalışma döngülerine bağlıdır.

%92 alümina seramik astarorta düzeyde aşınma ile genel düzeyde toz haline getirilmiş kömür transferine uygundur. Yaygın PCI çalışma koşulları için iyi aşınma direncini ve proje bütçesini dengeler.

%95 alümina seramik kaplamaDaha yüksek aşınma gereksinimleri olan, kesintisiz, uzun süreli üretime uygundur. Birçok büyük kapasiteli yüksek fırın kömür enjeksiyon projesinde yaygın olarak benimsenen daha yüksek malzeme yoğunluğu, daha iyi aşınma önleme performansı ve daha uzun servis döngüleri sunar.

Kauçuk-seramik kompozit yapı Ağır partikül etkisi, yüksek akış hızı ve mekanik şok yüklerinin olduğu koşullar için önerilir. Destekleyici kauçuk katman darbe kuvvetini dağıtır ve seramik parçalanma riskini azaltır.

Bileşen Bozulmasını Yavaşlatmak için Yardımcı Boru Hattı Optimizasyonları

Seramik kaplama, çözümün tamamından ziyade bir anahtar önlem görevi görüyor. Genel boru düzeni aynı zamanda gerçek hizmet ömrünü de etkiler.

Taşıma hızını makul şekilde yönetin. Daha yüksek akış hızı parçacık darbe enerjisini artırır. Sistem ayarlaması, gereksiz yüksek hıza ulaşmadan istikrarlı kömür dağıtımını garanti etmelidir.

Geniş yarıçaplı bir dirsek düzenini benimseyin. Büyük bükülme yarıçapı keskin parçacık etkisini azaltır, türbülansı bastırır ve yoğun yerel aşınmayı azaltır.

Gereksiz akış bozukluklarını en aza indirin. Aşınma yükünün daha eşit şekilde dağılması için ani çap değişiminden, keskin kısa yarıçaplı bükülmelerden ve kötü hizalanmış boru bağlantılarından kaçınmaya çalışın.

Yerinde kurulum prosedürlerini standartlaştırın. Birinci sınıf seramik bileşenler bile düşük montaj kalitesi nedeniyle zamanından önce arızalanır. Çelik alt tabaka yüzey işlemi, yapıştırıcı uygulaması, seramik karo hizalaması ve derz boşluğu kontrolü büyük önem taşır. Pürüzsüz bir iç yüzey, türbülansın tetiklediği ekstra ikincil aşınmanın önlenmesine yardımcı olur.

Seramik Kaplama PCI Boru Hattının Aşınmasını Tamamen Durduracak mı?

Seramik kaplama borunun bozulmasını büyük ölçüde yavaşlatır ancak aşınmayı tamamen ortadan kaldıramaz. Gerçek dünyadaki hizmet performansı, kömür malzemesi özelliklerine, gerçek taşıma parametrelerine, boru hattı düzenine ve saha kurulumunun uygulama kalitesine bağlıdır. Seramik kaplamanın temel değeri, yüksek fırın PCI devreleri için bakım aralıklarının uzatılması ve bileşen değiştirme sıklığının azaltılmasında yatmaktadır.

Son Düşünceler

Yüksek fırın kömür enjeksiyon boru hatları için rasyonel seramik kaplı yapı tasarımı, aşınmanın nerede ve nasıl meydana geldiğinin tanımlanmasıyla başlar. Düz boru bölümleri sürekli alümina seramik manşonlara dayanır; dirsekler darbeye karşı güçlendirilmiş koruma gerektirir; geçiş redüktörleri, stabil malzeme geçişini koruyan astar yapılarına ihtiyaç duyar.

Tedarik mühendisleri, saha parametrelerine göre krom karbür kaplama kaynak serisi, kauçuk seramik kompozit serisi ve kompozit boru serisi gibi alternatif seçeneklerle birlikte alümina bazlı seramik çözümlerini değerlendirebilmektedir. Uygun kaplama donanımını optimize edilmiş boru hattı düzeniyle eşleştirmek, PCI tesislerinin daha uzun bileşen ömrü, daha az üretim durması ve daha istikrarlı yüksek fırın operasyonu elde etmesini sağlar.

Basitçe daha kalın seramik karolar belirlemek yerine, kaplama şemalarını gerçek kömür taşıma çalışma koşullarına göre özelleştirmek daha mantıklı olacaktır. Yüksek fırın PCI modernizasyonu veya yeni inşaat projeleri için aşınmaya dayanıklı boru bileşenleri tedarik ediyorsanız Shandong Qishuai Wear-Resistant Equipment Co., Ltd. ekibimize e-posta göndermekten çekinmeyin. Boru hattı boyutlarınızı, kömür kalite parametrelerinizi ve çalışma koşullarınızı paylaşın; biz de projeniz için hedeflenen ürün önerileri üzerinde çalışalım.
